Kolvackumulator

Kärndefinition och struktur
En kolvackumulator tillhör kategorin hydrauliskt isolerade ackumulatorer. Den består huvudsakligen av följande komponenter:
1. Huvudstruktur: Inkluderar en cylinder (oljekammare), kolv, gaskammare och ändlock. Kolven är placerad inuti cylindern och separerar hydraulvätskekammaren (nedre delen) från gaskammaren (övre delen).
2. Tätningssystem: Högprecisionstätningar är installerade på båda sidor av kolven för att förhindra att gas sipprar in i hydraulvätskan, vilket bibehåller renheten hos hydraulvätskan.
3. Kontrollventiler: Vanligtvis utrustade med en förladdningsventil och en backventil för att ladda komprimerad gas och kontrollera flödet av hydraulvätska.

Arbetsprincip
Arbetsprocessen för en kolvackumulator liknar den för en gigantisk "fjäder":
1. Energilagringsstadiet: När trycket i hydraulsystemet ökar (över gasens förladdningstryck) kommer hydraulvätska in i ackumulatorn genom en backventil, trycker kolven uppåt och komprimerar gasen i den övre delen. När gasvolymen minskar lagras energi.
2. Energifrigöringsstadiet: När systemet behöver ytterligare hydraulisk energi (trycket faller), expanderar den komprimerade gasen snabbt och trycker kolven nedåt. Kolvens nedåtgående rörelse tvingar tillbaka hydraulvätskan in i systemet och frigör energin.

Beställningsanmärkning
1. Till exempel: Nominellt tryck: 31,5 MPa. Skalets innerdiameter (mm): 180 mm, nominell volym: 20L, hydraulisk port: gängad; ändlockets gänga typ: hane, medium: hydraulolja; en typisk modellkod för kolvackumulatorn skulle vara: HXQ-A-20/31.5-L-Y-180.
2. För de speciella kraven på pistackumulatorn, vänligen kontakta oss.
3. Vi förbehåller oss rätten att revidera designen.

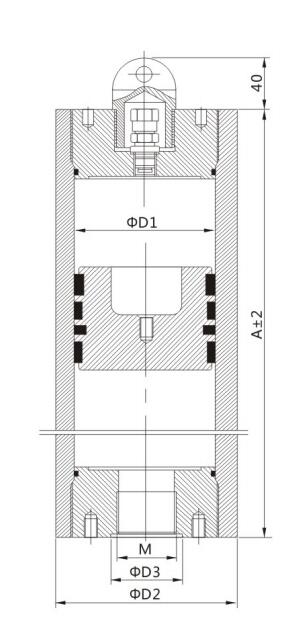

Modellkod och storlek

	Modellkod	Nominell volym (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Tillåtet drifttryck (MPa)	ΦD3 (mm)	M	Vikt (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31,5	35	M27×2	16
	HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10~31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31,5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31,5	80	M72×2	900
