1. Både kolv- och membranpumpar skapar pulsations- eller trycktoppar under drift, vilket är oönskat och skadligt för både den smidiga driften och livslängden för komponenterna. Monteringen av en ackumulator intill pumpens nedströms kommer att dämpa pulseringen till en acceptabel nivå (fig.3). Typiska applikationer är doseringspumpar, pumpar med ett litet antal kolvar etc.
2. Vid plötsligt strömavbrott, t.ex. t.ex. rör- eller skarvfel, pumphaveri, etc., kan ackumulatorn ge tillräcklig energi för att slutföra en driftscykel eller för att tillåta ställdon, ventiler etc. att återställas till ett "säkert" läge och på så sätt förhindra skador på utrustning eller produkt. Tillgången till en sådan nödkraftkälla är väsentlig i de fall där en hydraulisk strömförsörjning krävs för att stänga en säkerhetsdörr, elektrisk strömbrytare, säkerhetsventil, nödbromsar etc.
En typisk tillämpning är nödtillförsel av eldningsolja till kraftverksbrännare. Fig. 4 illustrerar att ett fel vid "B", vilket orsakar en energiförlust, kan kompenseras genom att manuellt åsidosätta elektroventilen "A" och på så sätt utnyttja ackumulatorns potentiella energi.
3. I en sluten hydraulkrets kan termisk expansion orsaka en tryckökning på grund av en temperaturhöjning.
En ackumulator installerad i ledningen kommer att skydda ventiler, packningar, tryckmätare etc. Vanliga applikationer finns i raffinaderier och rörledningar(Fig.5)
4. Eftersom ett konstant statiskt tryck krävs under en lång period är en ackumulator oumbärlig eftersom den kommer att kompensera för tryckförluster på grund av läckage genom skarvar, tätningar etc. samt balanserande trycktoppar som kan uppstå under driftcykeln. Typiska tillämpningar finns i stängningssystem (fig. 6), lastplattformar, härdningspressar, verktygsmaskiner, smörjsystem, etc.
5. Snabb ventilstängning kan ge stötvågor (vattenslag), vilket resulterar i övertryck av rör, skarvar, ventiler etc. Användning av en lämplig ackumulator kan neutralisera eller avsevärt minska stöten. Typiska applikationer är vatten(fig. 7), bränsle- och oljedistributionskretsar, tvättutrustning, etc.
6. Mekaniska stötar i hydrauliskt driven utrustning kan absorberas av ackumulatorer. Möjliga tillämpningar är driv- och upphängningssystem för gaffeltruckar, mobilkranar, jordbruks- och anläggningsmaskiner, stenkrossar etc. (Fig.8)
7. Vätskeavskiljare (överföringsbarriär)
I ett system där vätsketryck som utvecklas på ena sidan av kretsen måste överföras till en annan vätska utan någon möjlighet att de två vätskorna blandas, ger blåsackumulatorn den tillfredsställande lösningen (fig. 9).
Ackumulatorblåsan fungerar som en flexibel barriär mellan de två vätskorna eller mellan en gas och en vätska, vilket ger ett ögonblickligt svar utan att minska systemtrycket.
Urval
Följande parametrar är involverade i valet av en ackumulator; de viktigaste är.
1. Arbetstryck
Det minsta och maximala arbetstrycket (P1, P2) och värdet på det högsta tillåtna arbetstrycket måste vara lägre eller lika med det högsta tillåtna arbetstrycket för ackumulatorn som ska väljas av säkerhetsskäl.
2. Arbetsvolym
Volym (AV) vätska som ska lagras eller användas krävs utöver det maximala och lägsta arbetstrycket för att ackumulatorn ska ha rätt storlek.
3. Arbetsmedier
I allmänhet är arbetsmedierna kväve och hydraulolja eller emulsion. För speciella medier, kontakta oss först.
4. Arbetstemperatur
Materialvalet för blåsa och skal kommer att bestämmas av driftstemperaturen, som också påverkar förladdningstrycket och följaktligen ackumulatorns volym.
5. Maximalt flöde
För samma (AV) kan storleken på ackumulatoranslutningen påverkas av den omedelbara flödeshastighet som krävs.
6. Plats
Det är viktigt att känna till ackumulatorns eventuella beteckning för att designen ska kunna möta lokal design och testparameter.
7. Volymberäkning
| Ansökan | Formel för volymberäkning | Obs |
| Lagring av vätskekraft | V 0=1−( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : Volym krävs ( m3 ); Förladdningstryck P 0 : 0.9 P 1 > P 0>0.25 P 2 |
| V x : Effektiv volym ( m3 ) |
| P 1 : Min. arbetstryck (Pa) |
| P 2 : Max. arbetstryck (Pa) |
| n : Koefficient; n=1 (isotermisk), n=1,4 (adiabatisk) |
| Pulsationsdämpare | V 0=1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : Effektivt område av cylindern ( m2 ) |
| L : Längd på kolvens slaglängd (m) |
| k : Koefficient relaterad till pumptyp: |
| - Enkelverkande enkelkolv: 0,60 |
| - Dubbelverkande enkelkolv: 0,25 |
| - Enkelverkande dubbelkolv: 0,25 |
| - Dubbelverkande dubbelkolv: 0,15 |
| - Enkelverkande trippelkolv: 0,13 |
| - Dubbelverkande trippelkolv: 0,05 |
| Förladdningstryck: 60 % av drifttrycket |
| Absorbera nödenergi | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : Generell kvalitet på hydrauloljekretsen (kg) |
| v : Vätskeflöde (m/s) |
| Förladdningstryck: 90 % av drifttrycket |
Obs:
1. Förladdningstrycket ska bestämmas enligt applikationsplatsen.
2. n=1, om kompression eller expansion av kväve sker så långsamt (över 3 minuter) att ett fullständigt värmeutbyte tillåts mellan gas och miljö, det vill säga vid konstant temperatur, är tillståndet isotermiskt n=1,4, när driften är så snabb att ingen värmeväxling kan ske är tillståndet adiabatiskt.
Modellbeteckningar
1. Hydraulisk blåsackumulator
2. Struktur: A: Liten öppning AB: Stor öppning
3. Nominell kapacitet: L
4. Nominellt tryck: bar
5. Anslutningstyp: L--Gänga F--Flänsad
6. Medium: Y-hydraulolja R-emulsion

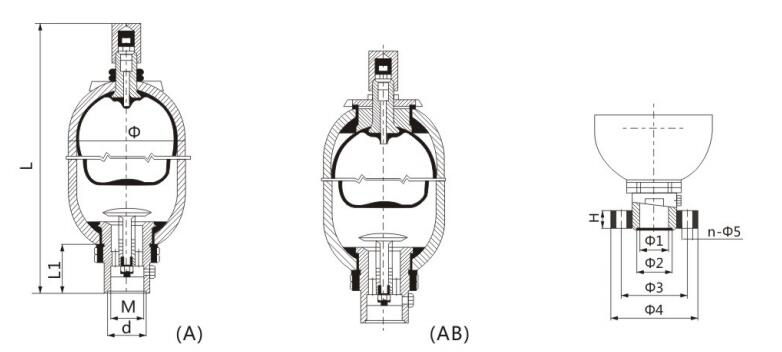

Modellkod och storlek
Beställningsanmärkning
1. Modellen och koderna måste anges helt vid beställning. Till exempel betyder ackumulator NXQ-A-40/31,5-L-Y: arbetstryck:31,5Mpa, nominell volym: 40L, cylinderstruktur: liten öppning, reparera botten: hydraulolja, anslutningsväg: gängad, diameter: Φ219.
(1) Svetsning, revetering och mekanisk bearbetning tillämpas inte för att fixera ackumulatorn.
(2) Syre eller luft är förbjudet att fylla ackumulatorn; använd endast kväve eller annan inert gas.
(3) När ackumulatorn används för att spara energi bör påfyllningstrycket vara lägre än 90% av det lägsta arbetstrycket i hydraulsystemet (vanligtvis 60%-80%)
(4) Kontrollera anslutningsporten för läckor när du installerar ackumulatorn.
(5) Kontrollera trycket vid behov omedelbart efter att ackumulatorn har lagt sig.
2. När användaren väljer serieackumulatorn med stor diameter med samma kapacitet, notera diametern på baksidan av modellen och koden. Till exempel finns det två typer av rör för en 40L ackumulator, en är $219 och den andra är $299, om användaren behöver $299 diameter, arbetstryck: 31,5MPa, cylinderstruktur: stor öppning/topreparation, medium: hydraulolja, anslutningssätt: gänga. denna typ av ackumulator ska uttryckas som följande: NXQ-AB-40/31.5-L-Y(Φ299).
Om användaren väljer en serie med liten diameter behöver diametern inte noteras.
3. Om du har särskilda krav på ackumulatorn, vänligen förhandla med vår tekniska person.
Installation
1. Ackumulatorn ska installeras vertikalt med gasventilen upprätt. Inspektionsutrymme ska hållas nära gasventilen.
2. Ackumulatorn ska fästas tätt på stödet eller väggen.
3. När den används för att buffra och absorbera fluktuationen ska ackumulatorn placeras nära fluktuationskällan.
4. Backventil ska placeras mellan ackumulator och hydraulpump för att förhindra returflöde av olja till ackumulatorn när pumpens elektriska maskin slutar fungera.
5. Stoppventil ska placeras mellan ackumulator och rörsystem för att användas vid gaspåfyllning, justering av tömningshastighet eller långtidsstopp.
6. Svetsning får inte användas vid fixering av ackumulatorn.
Laddning av kväve
1. Ackumulatorn ska inspekteras innan kväve fylls på.
2. Kväve ska laddas långsamt för att säkerställa att blåsan inte går sönder genom snabb laddning.
3. Syre, kompaktluft eller annan brandfarlig gas får inte användas.
4. Gasladdningsanordningen ska användas vid laddning av kvävet. Gasladdningsanordning är en oskiljbar del av ackumulatorn som ska användas vid laddning, dränering, mätning och justering av laddningstrycket Gasladdningsanordning.
5. Bestämning av laddningstryck:
(1) Buffertslag: Laddningstrycket ska vara det normala trycket på installationsplatsen eller lite över.
(2) Absorberande fluktuationer: Laddningstrycket ska vara 60 % av det genomsnittliga fluktuationstrycket.
(3) Lagring av energi: Laddningstrycket ska vara lägre än 90 % av det lägsta arbetstrycket (i allmänhet 60 %-80 %) och högre än 25 % av det maximala arbetstrycket.
(4) Kompensation för hetsvällning: Laddningstrycket ska vara det lägsta trycket för hydraulsystemets slutkrets eller något lägre
Besiktning och reparation
1. Inspektion av läckage:
Efter installationen, kontrollera gastrycket i urinblåsan varje vecka. En månad senare, kontrollera varje månad, ett halvt år senare, kontrollera varje halvår.
Inspektionsmetod:
Placera en backventil i oljeröret förbinder ackumulatorns oljeinlopp och oljelåda, och installerar en tryckmätare före backventilen. Öppna backventilen långsamt för att låta tryckoljan återgå till oljelådan och titta på tryckmätaren samtidigt. Mätaren för gage vid första sväng långsamt nedåt, vänder dwon snabbt till noll vid en viss punkt. Det ändrade värdet på pekarens rörelsehastighet är gasladdningstrycket. Dessutom kan gasladdningsanordning användas för att inspektera trycket, men gas kommer att släppas ut lite under varje inspektion.
2. När ackumulatorn inte används under en längre tid, ska backventilen vara stängd för att säkerställa att oljetrycket är över det laddningstrycket.
3. Om ackumulatorn inte träder i kraft, kontrollera om det finns läckage. Om det inte finns något kväve i blåsan och oljan är ute ur gasventilen, kontrollera blåsan.
4. Töm oljan innan demontering av ackumulator. Släpp först ut kvävet med laddningsanordningen, sedan kan delarna demonteras.
5. Om det finns läckage på grund av att muttrarna lossnat under transport och testning, kontrollera att tätningsringen sitter i spåret. Placera tätningsringen på rätt plats och vrid muttern. Om läckage fortfarande finns, byt delar.
Bilaga
1. Innan felsökning sker ska luft i röret drivas ut.
2. Placera en säkerhetsventil i oljeinloppet när ackumulatorn är större än 10 L.
3. Kontrollera kvävetrycket innan ackumulatorn träder i kraft.
4. Syre och brandfarlig gas är förbjudna för att undvika explosion.

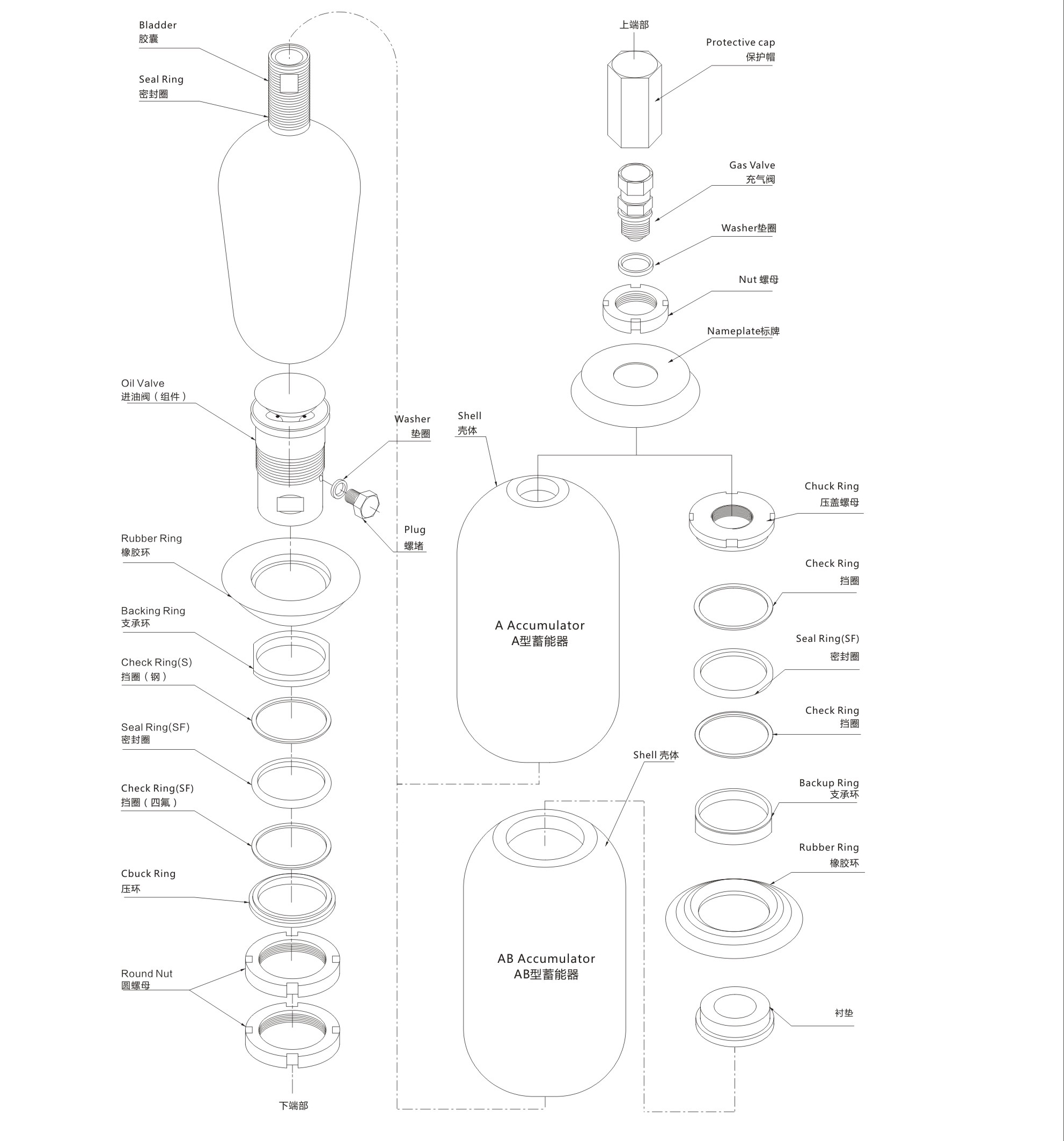

Schematisk ritning för blåsackumulatoraggregat
