När en 180-tons mobilkran sänker en fullastad bom kan trögheten pressa hydraultrycket över 400 bar i luftningscylindern på mindre än en sekund. Utan en anordning för att absorbera den toppen misslyckas tätningarna tidigt, slangarna brister och lasten kan studsa. En membranackumulator för byggkransystem är utformad för att förhindra exakt dessa händelser: den lagrar hydraulisk energi, absorberar tryckspikar och ger nödflöde om drivmotorn misslyckas. I den här artikeln förklarar vi hur en membranackumulator fungerar i en krankrets, hur man dimensionerar och förladdar den korrekt och vilket underhåll den behöver på plats.

Vad är en diafragmaackumulator och varför behöver en kran en?

En diafragmaackumulator är ett gasladdat tryckkärl som använder ett syntetiskt gummimembran för att separera kvävgas från hydraulvätska. Gasen komprimeras när vätska pumpas in; när systemtrycket sjunker trycker gasens expansion vätska tillbaka ut. I byggkranar ger denna enkla princip energilagring, stötdämpning och säkerhetsrelaterad lastsänkning.

Jämfört med blås- eller kolvackumulatorer erbjuder membrantypen snabbare respons, en kompakt formfaktor och inga glidande tätningar. Det gör den till en stark kandidat på en kran där monteringsutrymmet är snävt och kretsen måste reagera snabbt vid lyft, svängning och bromsning. Många OEM-tillverkare monterar nu membranackumulatorer till små knogbommar, lastbilsmonterade kranar och hjälpkretsar som stödbenskontroller.

För en typisk kranhjälpkrets räcker det med en membranackumulator med en volym på 0,25 till 1,0 liter; tryckklassificeringen beror på systemets maximala arbetstryck. Eftersom membranet helt separerar gas och olja är risken för luftning mycket lägre än i en kolvtyp. Det minskar kavitationsskador och håller kranens kontrollsystem stabilt.

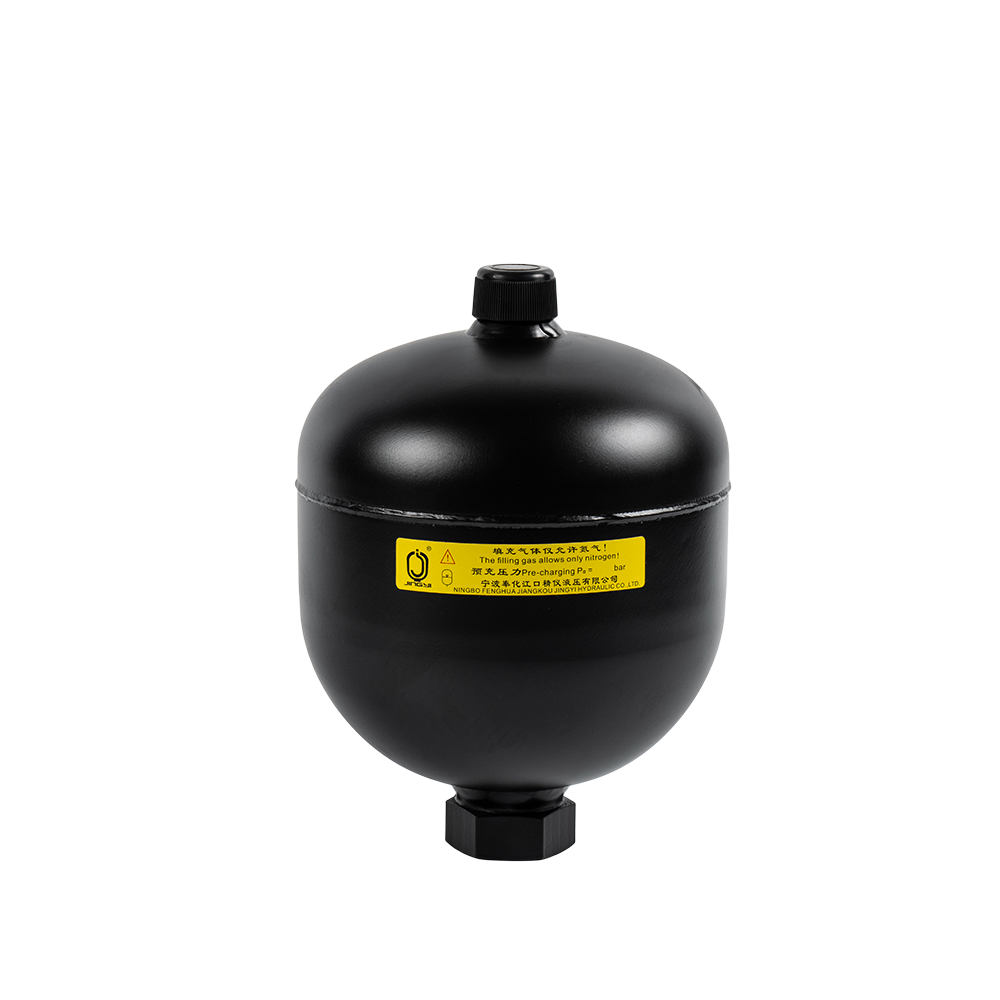

Membranackumulator för kranhjälpkretsar Denna membranackumulator på 0,25 till 1,0 liter lagrar och frigör energi genom gaskompression, med ett gummimembran som helt separerar gas och olja för att minska luftning och kavitation i krankontrollsystem. Visa produkt →

Nyckelfunktioner hos membranackumulatorer i kranhydraulik

I en byggkran används en diafragmaackumulator på fyra huvudsakliga sätt:

Läckagekompensering är den vanligaste användningen. Under lyft laddar pumpen ackumulatorn; när slidventilen är stängd håller ackumulatorn trycket mot inre läckage i cylindern, vilket förhindrar att bommen driver. Överspänningsdämpning är lika viktig: när operatören ansätter lyftbromsen förvandlas kinetisk energi till en tryckvåg. En membranackumulator med tillräcklig gasvolym absorberar den vågen och begränsar topptrycket.

I nödsituationer kan samma ackumulator fungera som en kortvarig strömkälla. Om huvudpumpen misslyckas eller motorn stannar, leds den lagrade oljan tillbaka till cylinderns sänkande sida, vilket möjliggör en kontrollerad nedstigning. Denna funktion är en del av säkerhetsfilosofin för moderna krankonstruktioner och är en vanlig anledning till att lägga till en ackumulator till bomkretsen. Liknande applikationer finns i andra industriell utrustning där plötsliga lastförskjutningar inträffar.

Hur man dimensionerar och förladdar en diafragmaackumulator för en kran

Korrekt dimensionering börjar med tre siffror: det lägsta arbetstrycket (P1), det maximala arbetstrycket (P2) och den erforderliga extra volymen olja (ΔV) under tömningen. För en membranackumulator är gasförladdningstrycket (P0) vanligtvis inställt mellan 0,6 och 0,9 gånger P1, beroende på om ackumulatorn används för energilagring eller pulsdämpning.

För pulsdämpning bör förladdningen vara cirka 80 % av det genomsnittliga arbetstrycket. För energilagring och nödsänkning är förladdningen vanligtvis inställd nära kretsens lägsta tryck, men fortfarande tillräckligt högt för att hålla membranet från botten. Om förladdningen är för hög kan ackumulatorn inte lagra tillräckligt med vätska; om den är för låg kan membranet träffa gasventilen och gå sönder i förtid.

Diagrammet ovan illustrerar en simulerad hissbromsning. Utan ackumulator är topptrycket i stavsidan ca 450 bar. En blåsackumulator minskar det till ungefär 380 bar, medan en membranackumulator med samma volym förladdad till 60 bar sänker den till ungefär 320 bar. Effekten beror på ackumulatorvolym, förladdning och systemstyvhet, men trenden är konsekvent: en membranackumulator av rätt storlek gör en krankrets säkrare och mer förutsägbar.

I praktiken, använd gaslagen P0V0 = P1V1 = P2V2 för att uppskatta den erforderliga gasvolymen. Om du har ett flödesbehov på 0,5 L på 0,1 s och trycket varierar mellan 120 och 200 bar, bör ackumulatorgasvolymen vara ungefär 1,2 gånger oljevolymen som ska levereras. Vi rekommenderar att du kontaktar tillverkaren med aktuellt temperaturområde och oljekvalitet, eftersom viskositet och bulkmodul också påverkar det dynamiska svaret.

Installation, laddning och underhåll på en byggarbetsplats

Platsförhållandena är svåra för alla hydrauliska komponenter. Sand, regn och vibrationer kan påverka en ackumulator om den inte är korrekt installerad. Montera membranackumulatorn med gasventilen uppåt och använd en konsol som stöder kroppen, inte bara anslutningsgängorna. Linjen mellan ackumulator och ventilblock bör vara så kort som möjligt för att undvika vattenslag och utmattning.

Regelbundna kontroller före påfyllning av kväve är den viktigaste underhållsåtgärden. En typisk membranackumulator kan förlora 5 % av sin förladdning per år genom membranet, och snabbare om gasventilen är förorenad. En månatlig kontroll med en ordentlig laddningskit kommer att fånga en långsam läcka innan ackumulatorn förlorar sin energilagringsfunktion. Använd endast torrt kväve; syre eller tryckluft kan bryta ned elastomeren och skapa en brandrisk.

Vanliga fellägen och hur de dyker upp

Enligt vår serviceerfarenhet är de vanligaste felen membranbrott, kväveförlust och intern kontaminering. Munkdiagrammet nedan visar en typisk fördelning från ett litet urval av kranackumulatorer som returnerats för reparation.

Membranbrott orsakas vanligtvis av för högt gastryck, mycket lågt vätsketryck eller en skadad inre yta. Kväveförlust upptäcks ofta som trög bomrörelse eller låg lagrad energi. För att hålla ackumulatorn i gott skick, håll gasventilen ren och använd ett skyddat lock när den inte används. När förladdningen behöver justeras, använd en kalibrerad laddningskit. Vår CQJ-laddningssats är enkel att använda och inkluderar en tryckmätare och slang för 5/8UNF-anslutningar.

CQJ Laddningssats för ackumulatorförladdningsjustering CQJ-laddningssatsen ger ett kompakt verktyg med en tryckmätare och slang för 5/8UNF-anslutningar, vilket möjliggör säker laddning, tryckkontroll och korrigering av ackumulatorns kväveförladdning. Visa produkt →

Varför tillverkares certifiering och produktionskapacitet är viktig

En ackumulator är ett tryckkärl, så tillverkarens kvalifikationer påverkar säkerheten. I Kina regleras tryckkärl enligt lagen om specialutrustningssäkerhet. Vår innehav av tryckkärlstillverkningslicensen av grad A2 innebär att varje membranackumulator för byggkranar är designad, svetsad och testad enligt ett certifierat kvalitetssystem. CE-märkningen ger samma förtroende för maskiner som exporteras till Europa.

Produktionskapacitet är också ett praktiskt bekymmer för originaltillverkare av kranar. Vi tillverkar mer än 100 000 membranackumulatorer per år och har en 5 000 kvadratmeter stor verkstad. Den skalan stöder stabil leverans och jämn kvalitet. När du jämför leverantörer, be att få se deras tryckkärllicens, materialcertifikat och testdokument. Besök då löpande bandet om du planerar en långkörande kranmodell.

För att stänga, prata med vårt ingenjörsteam om din specifika krankrets. Vi kan tillhandahålla en storleksberäkning, rekommendera ett lämpligt membranmaterial och leverera rätt laddningssats och fäste för fältservice. Kontakta oss med ditt systemtryck, flöde och arbetscykel.

Vanliga frågor

Vilket förladdningstryck ska en diafragmaackumulator använda i en kran?

Ställ in kväveförladdningen till 60–90 % av det lägsta arbetstrycket för energilagring, eller 80 % av medeltrycket för pulsdämpning. Verifiera alltid värdet med kretsens tryckvärden och temperaturområde.

Hur ofta ska jag kontrollera kväveförladdningen?

Kontrollera var 3–6:e månad på kranar som går dagligen. Om bommen driver eller ackumulatorn inte verkar ha någon effekt, kontrollera den omedelbart.

Kan en membranackumulator ersätta en kolvackumulator på en kran?

Ja, för de flesta hjälpkretsar under 4 liter och tryck under 200 bar. För mycket högt flöde eller stor oljevolym kan en kolvackumulator vara mer ekonomisk; för snabb respons och läckagefri separation är membrantypen överlägsen.

Vad är den typiska livslängden för ett membran?

Med korrekt förladdning och ren olja kan ett membran hålla 3–5 år i daglig krantjänst. För tidigt fel är vanligtvis kopplat till överväldigande, hög temperatur eller inkompatibla oljetillsatser.

Hur väljer jag mellan blåsa och diafragmaackumulator?

Diafragmatypen är att föredra för små volymer och snabb cykling. Blåstypen är bättre för stora volymer över 4 liter. I en kran kan båda dela samma gasladdade princip; valet beror på utrymme och flödesbehov.
