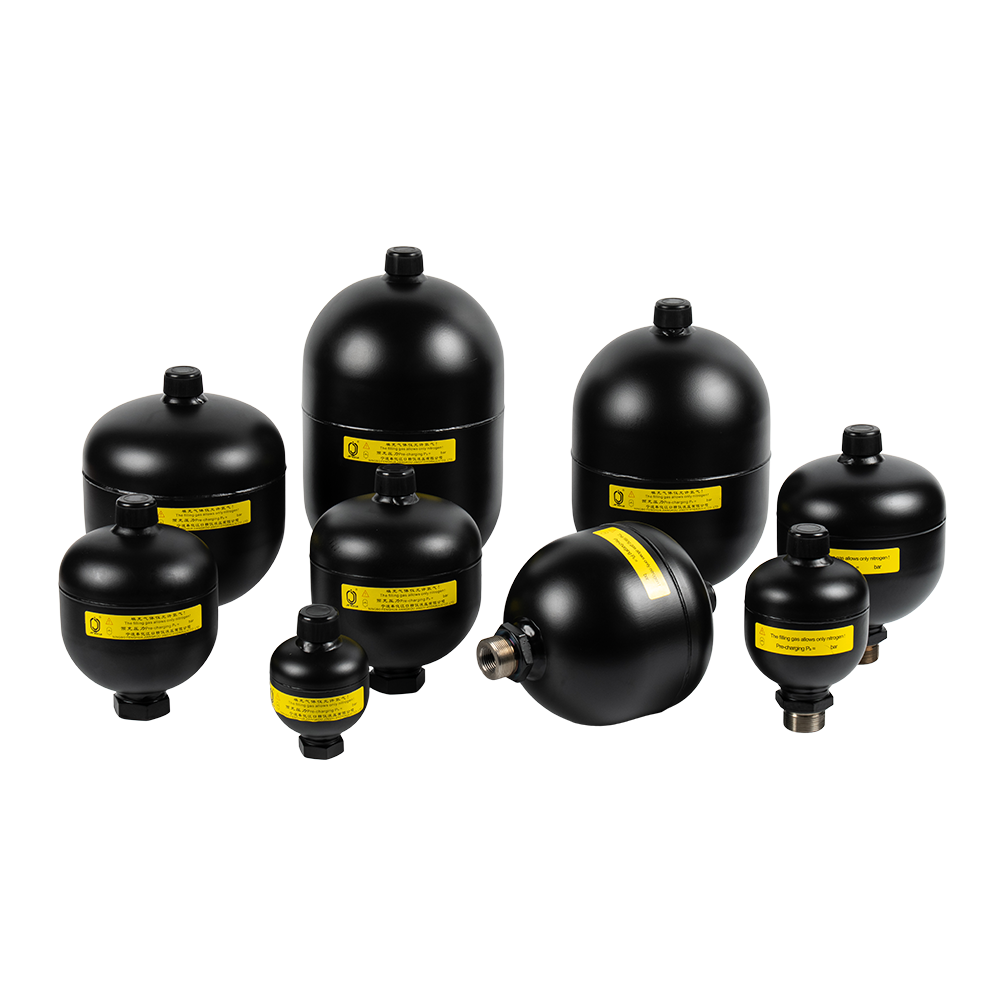

Diafragma ackumulator

En membranackumulator är en mekanisk anordning som lagrar och frigör energi med hjälp av Boyles lag (kompressibiliteten av gaser). Dess kärnstruktur är ett membran tillverkat av ett flexibelt material (vanligtvis gummi) som helt separerar vätskekammaren från gaskammaren inuti behållaren.

Begär pris >
  • Diafragma ackumulator
  • Diafragma ackumulator
Föregående:Ingen föregående produktNästa:Kolvackumulator

Grundläggande arbetsprincip
Driften av en membranackumulator baseras på volymförändringsförhållandet mellan gas och vätska:
1. Energilagring (laddning): När trycket i hydraulsystemet ökar pressas vätska in i ackumulatorns vätskekammare.
Inträngandet av vätska tvingar det flexibla membranet att röra sig mot gaskammaren och komprimerar gasen (vanligtvis kväve) på andra sidan av membranet.
På grund av gaskompressionen lagras potentiell energi (kompressionsenergi).
2. Energifrigöring (frigöring): När systemtrycket minskar (t.ex. när en hydraulcylinder behöver röra sig snabbt), trycks membranet tillbaka till sin ursprungliga form av gasens inre tryck.
Membranets elasticitet expanderar den komprimerade gasen och trycker tillbaka vätskan in i hydraulsystemet för att fylla på det momentana flödesbehovet.

Hydrauliska ackumulatorers funktioner
En oumbärlig komponent inom hydraulik- och vätsketeknik. Den har många användningsområden i hydrauliska kretsar, såsom:
1) spara drivkraft;

2) energilagring;

3) dämpning av tryckstötar;

4) reducering av pumptryckpulsering;

5) bibehålla konstant tryck.

Alla dessa funktioner kan utföras av hydrauliska ackumulatorer, vilket ger speciella fördelar som: ökad produktivitet och total effektivitet, förbättrad funktionalitet, förlängd livslängd, ökad säkerhet och minskade drifts- och underhållskostnader.

Produkt
Beskrivning

Vi kan designa och utveckla enligt våra kunders behov för att uppfylla olika kunders krav.

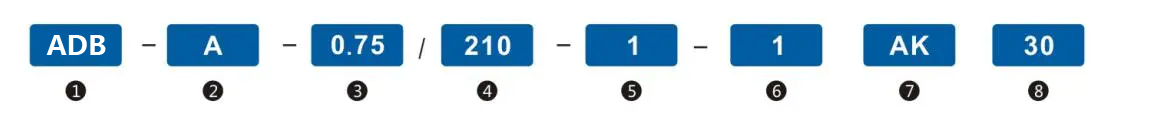

Modellbeteckningar


1. Seriekod:
Svetsade membranackumulatorer

2. Konstruktion:
A: (M28X1.5) Uppladdningsbar
B: Helt förseglad¹

3. Nominell volym (L)

4. Tillåtet arbetstryck (bar)

5. Skalmaterial:
1--Kolstål

6. Diafragma Materialkod:
1--Nitrilbutadiengummi (NBR)
2--Hydrogenerat nitrilbutadiengummi (HNBR)²
3--Isobutylene Isoprene Rubber (IIR)²
7--Epiklorhydrin gummi (ECO)²

7. Standardanslutning på vätskesidan AK eller AB³

8. Förladdningstryck för kväve vid 20°C (Bar)¹

Obs:
(1) Endast för bulkbeställningar av typ A och typ B;
(2) Endast för bulkbeställningar;
(3) För icke-standardiserade kontakter, vänligen konsultera separat.
Svetsad membranackumulator använder stålstämplingsskal, De har två typer enligt gassidan: Uppladdningsbar och helt förseglad.

Produktspecifikationer

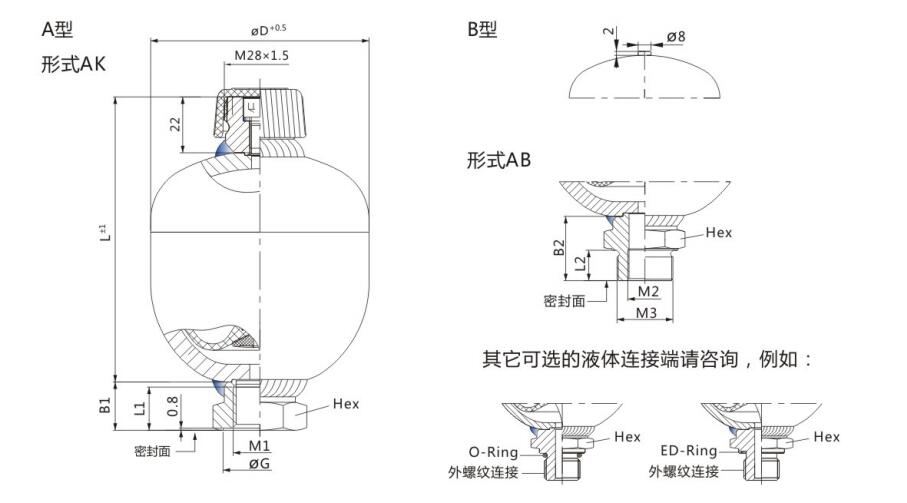

Modellkod och storlek

Nominell volym (L) Kompressionsförhållande p₂:p₀ Serie Tillåtet arbetstryck (bar) L (mm) ΦD (mm) Vikt (kg) Förskjutning Standard vätskeanslutning
AK AB
M1 (ISO228) ΦG (mm) L1 (mm) B1 (mm) Hex SW M2 (ISO228) M3 L2 (mm) B2 (mm) Hex SW
0.075 8:01 210 210 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.075 8:01 250 250 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.16 8:01 210 210 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.16 8:01 250 250 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.25 8:01 100 100 106 80 0.8 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.25 8:01 210 210 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.25 8:01 250 250 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.32 8:01 100 100 116.5 89 1.1 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.32 8:01 210 210 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.32 8:01 250 250 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.35 8:01 100 100 121 89 1.15 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.35 8:01 210 210 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.35 8:01 250 250 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 Ej tillhandahållen - - - -
0.5 8:01 210 210 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.5 8:01 250 250 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 210 210 148.5 121 3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 250 250 152 123 3.5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 210 210 160 138 3.8 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 250 250 163 142 5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 210 210 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 250 250 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 210 210 202 169 7.6 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 250 250 205 172 9.2 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2.8 4:01 210 210 250 169 9.2 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1,5 20 37 46
2.8 4:01 250 250 255 172 11.5 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1,5 20 37 46
3.5 4:01 210 210 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1,5 20 37 46
3.5 4:01 250 250 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1,5 20 37 46
