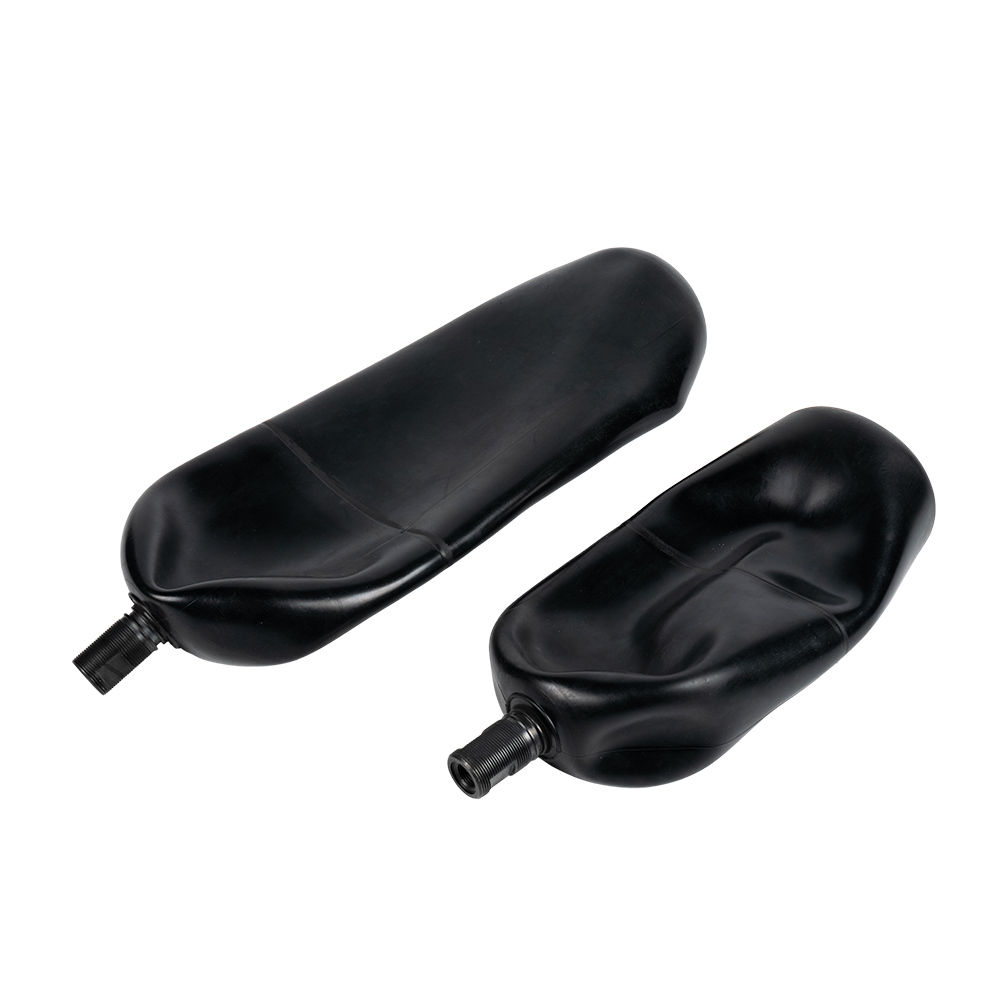

NXQ-seriens ackumulatorblåsa är ett kritiskt energilagringselement i hydrauliska system, primärt ansvarigt för att absorbera energifluktuationer och frigöra energi för smidig systemdrift.
See Details
Hem / Nyheter / Branschnyheter / Eftermontering av blåsa till membranackumulator: När ska man byta, kostnader och steg
Eftermontering av blåsa till membranackumulator: När ska man byta, kostnader och steg
Admin 2026-09-11The maintenance log on a small clamping circuit shows the same pattern twice a year: a bladder accumulator loses its nitrogen pre-charge, the pump cycles every few seconds, and the standard bladder kit no longer restores the original performance. More plant engineers are now evaluating eftermontering av blåsa till diafragmaackumulator som en permanent lösning istället för att beställa ett annat kit.
Slutsatsen på förhand: för kretsar med låg volym med snabb tryckpulsering kommer en diafragmaackumulator att överträffa blåsenheten den ersätter, med lägre gasförlust, snabbare respons och ett mindre hölje. För stora energilagringsuppgifter över ungefär 4 till 5 liter är blåstypen fortfarande det mer praktiska valet.
Den här artikeln förklarar vad eftermonteringen fysiskt innebär, var det lönar sig, hur man planerar det och var gränsen ska dras.
Vad eftermontering av urinblåsa till diafragma faktiskt innebär
Termen retrofit kan vara missvisande. Du kan inte ta bort en blåsa från ett befintligt skal och skruva fast ett diafragma; de två designerna skiljer sig åt i gasventilens läge, formen på tryckbehållaren och hur separeringselementet är fastklämt. En blåsa hänger från den övre öppningen, medan ett diafragma är en platt eller förformad skiva klämd runt hela sin omkrets, vilket kräver ett tvådelat skal.
- Rutt för konverteringssats: ackumulatortillverkaren verifierar att det äldre skalet kan acceptera en membraninsats i samma tryckklass och levererar en testad sats med ny klämbeslag.
- Ersättningsväg: det gamla kärlet tas bort och ersätts med en membranackumulator med samma nominella volym och arbetstryck, inklusive adapterbeslag, fästen och förnyad dokumentation.
För de flesta växter är ersättningsvägen snabbare och säkrare. Resultatet är ett certifierat nytt tryckkärl istället för ett gammalt skal vars utmattningslivslängd redan delvis är förbrukad, även när utsidan ser bra ut.
Membranackumulator för kompakt hydraulisk energilagring Denna membranackumulator passar system under två liters effektiv volym, speciellt för pulsdämpning. Dess flexibla membran separerar gas- och vätskekammare och lagrar energi genom gaskompression, idealiskt för kompakta hydrauliska kretsar. Visa produkt → Varför växter byter från blås- till diafragmaenheter
Switchen utlöses sällan av ett enda fel. I vår serviceerfarenhet dyker fyra operativa förare upp upprepade gånger:
- Snabbare respons för pulsationsdämpning. Membranet har lägre rörlig massa och en större effektiv yta än en tjockväggig blåsa, så den reagerar på tryckrippel inom några millisekunder. Detta har betydelse för kolvpumpar med fast deplacement som matar precisionskretsar.
- Kompakt kuvert. För samma effektiva volym är en membranenhet kortare och lättare än en blåsenhet med samma portstorlek, vilket hjälper till i maskinmoduler där den ursprungliga layouten aldrig lämnade ledigt utrymme.
- Lägre gasförlust i små storlekar. Små blåsenheter tenderar att förlora förladdning genom gasventilsätet och blåsmuntätningen. En likvärdig membranenhet i samma installation håller vanligtvis förladdning längre mellan underhållsintervallerna.
- Enklare reservdelslogistik. En membrantyp kan täcka flera kretsar, vilket minskar antalet blåsstorlekar i lager.
Diagrammet nedan visar hur förarna fördelar sig över de senaste serviceorderna.
- Pulsdämpning 36%
- Kompakt layout 28%
- Lägre gasförlust 22 %
- Reservdelskostnad 14 %
Det mekaniska beteendet hos en eftermonterad enhet i en liten precisionskrets är nära en avstämd pulsationsdämpare; verksamhetsprincipen förklaras mer i detalj i vår granskning av membranackumulatorer för små precisionshydrauliksystem .
En överblick av urinblåsan vs diafragma
Använd den här jämförelsen som ett första pass-screeningsverktyg. De parametrar som är viktigast vid en eftermontering är volymintervall, svarshastighet och den ansträngning som krävs för att ersätta ett misslyckat separeringselement.
| Parameter | Blåsackumulator | Diafragmaackumulator |
|---|---|---|
| Typiskt volymområde | 0,5–50 L i standardstorlekar | 0,02–2 L typiskt, större på begäran |
| Högfrekvent pulsdämpning | Måttlig; blåströghet fördröjer svar | Snabbt; lågmassamembran följer rippel tätt |
| Gasförladdningsretention i små storlekar | Måttlig; mun och ventiltätningar åldras | Bra; fastspänt membran och tätad ventil |
| Ersätter ett misslyckat element | Blåskit genom toppöppningen | Membransats, enhet hanteras på bänken |
| Typisk reservdel | Ersättningsblåsa | Ersättningsmembran |
| Inköpspris vid låga volymer | Högre för samma portstorlek | Lägre eller liknande |
Screeningsregeln vi tillämpar på riktiga projekt är enkel: om den erforderliga effektiva volymen håller sig under 2 liter och den dominerande uppgiften är pulsdämpning, vinner membrandesignen på varje mätbart kriterium. Över 4 eller 5 liter blir blås- eller kolvkonstruktioner mer kompakta per liter och mer ekonomiska.
Realistiska eftermonteringsscenarier: godkänn, vänta eller stanna
Godkänn eftermonteringen när
- Pulsationsdämpning är huvudjobbet och kretsen är liten.
- Maskinens höjd är begränsad; det kortare membranhöljet passar utan att göra om bottenplattan.
- Förlust av laddning orsakar felstarter eller oregelbundna klämcykler enligt ett vanligt schema.
- Du vill ha färre reservdelsnummer över hela fabriken.
Behåll blåsan när
- Uppgiften är energilagring i stor volym för säkerhets- eller standby-funktioner.
- Flödetopparna är höga; blåsenheten levererar den önskade volymen snabbt utan extra flaskor.
- En beprövad blåsenhet har fungerat tillförlitligt i åratal, och det enda problemet är en läckande gasventilkärna som kan bytas ut på några minuter.
- Omcertifiering av ett ändrat tryckkärl skulle utlösa mer intern administrativ kostnad än vad energibesparingen motiverar.
Hydraulisk blåsackumulatortillverkare med flera serier Utforska blåsackumulatorer i varianter av NXQ, PED och rostfritt stål, tillsammans med laddningssatser och tillbehör. Över fem liter erbjuder blåskonstruktioner mer kompakt och ekonomisk energilagring per liter. Visa produkt → En sund eftermonteringsplan i fem kontroller
- Bekräfta den verkliga plikten. Registrera tryckrippelamplitud, cykelfrekvens och lägsta arbetstryck innan du väljer något.
- Matcha tryckklass och effektiv volym. Välj en membranenhet med samma nominella arbetstryck och en volym som ger samma användbara gasvolym efter förladdning.
- Beräkna om förladdningen. För pulsationsdämpning, ställ in förladdning på 60–70 % av det genomsnittliga systemtrycket. För energilagring, ställ in 90 % av det lägsta arbetstrycket.
- Kontrollera portar, orientering och kopplingar. Portstorlek, flänsstandard och monteringsfästes geometri måste bekräftas innan beställning.
- Uppdatera tryckutrustningens dokumentation. Ett ersättningskärl ändrar tryckutrustningens identitet. Be leverantören tillhandahålla lämpligt certifikat, CE-märkning och tillverkningslicens för tryckkärl där så krävs.
Skicka aktuella namnskyltdata och kretsparametrar till vårt ingenjörsteam genom kontaktsida , och vi kommer att bekräfta utbytbarheten innan du förbinder dig till en inköpsorder.
Kostnads- och underhållsverklighet
Kostnadsjämförelser misslyckas när de bara tittar på inköpspriset. En eftermonteringsbudget bör inkludera den nya enheten, adapterbeslag, arbete, dokumentationsuppdateringar och bortskaffande av det gamla fartyget. Driftsidan av ekvationen är där membranskillnaden visar sig.
Relativ årlig underhållsbelastning. Lägre är bättre.
Under 2 liters effektiv volym är en membranenhet ofta billigare att köpa än en blåsenhet med samma portstorlek, så initialkostnaden för eftermontering ökar mindre än vad många team förväntar sig. Över 5 liter rör sig beräkningen i motsatt riktning, och en kolvackumulator blir det lägsta alternativet med lägsta literpris; ett diafragma bör inte sträckas utöver dess effektiva räckvidd.
Kolv Accumulator for High-Volume Hydraulic Applications En kolvackumulator isolerar hydraulvätska från kvävgas via en glidkolv, vilket möjliggör effektiv energilagring och frigöring. Rekommenderas när den effektiva volymen överstiger fem liter för låg kostnad per liter. Visa produkt → Vanliga frågor om eftermontering av urinblåsa till diafragma
Kan jag konvertera min befintliga blåsackumulator till en diafragmaenhet?
Endast om tillverkaren erbjuder en testad konverteringssats för det specifika skalet. Annars kan membranet inte spännas fast korrekt, och enheten måste bytas ut i sin helhet.
Kommer trycket att ändras efter eftermontering?
Det nya fartygets betyg gäller. Om ersättaren har samma arbetstrycksklass förblir kretsens tryckgränser oförändrade. Förladdningen på gassidan måste dock återställas till värdena för den nya konstruktionen och anpassas till driften.
Hur ska kväveförladdningen ställas in efter eftermonteringen?
Använd samma regel som du skulle tillämpa för alla membranenheter: 60–70 % av det genomsnittliga systemtrycket för pulsationsdämpning, eller 90 % av det lägsta arbetstrycket för energilagring. Kontrollera igen vid varje schemalagt serviceintervall.
Behöver en membranackumulator fortfarande tryckkärlscertifiering?
Ja. Även små membranackumulatorer är tryckkärl enligt de flesta nationella och EU-regler. Bekräfta att leverantören innehar en giltig tillverkningslicens för produktklassen och kan utfärda erforderlig EG-deklaration eller lokal certifiering vid varje leverans.
Eftermonteringen av blåsan till membranet är en beräkning, inte en preferens. Börja med en pilotmaskin, registrera förladdningsavfall och pumpcykling under en hel produktionsmånad, så kommer den årliga underhållsskillnaden att synas i loggen. I små precisionskretsar tjänar membranet vanligtvis omställningen; vid arbetsuppgifter med stora volymer är den ärliga slutsatsen ofta att behålla blåsan eller flytta upp till en kolvenhet.
Rätt tidpunkt att agera är när nästa blåssvikt tvingar fram ett beslut. Förbered jämförelsen nu, och nästa sammanbrott blir en möjlighet snarare än en nödsituation.
PREV: Membranackumulator för byggkranar | Dimensionering, fördelar & underhållNÄSTA: Membranackumulator för jordbruksskördare: storleks- och köpguide
Relaterade produkter
-
-
Blåsackumulatorn i NXQ-serien är en blåsackumulator som överensstämmer med nationella standarder (JB/T 7036-93) eller HG2331. Dess kärnkomponent är "blåsan" eller "kapseln", därav namnet. Denna ser...
See Details -
PED-typ blåsackumulatorer avser blåsackumulatorer som uppfyller EU:s PED-direktiv (2014/68/EU). Dessa ackumulatorer består vanligtvis av ett yttre skal av stål och en inre elastisk blåsa (vanligtvi...
See Details -

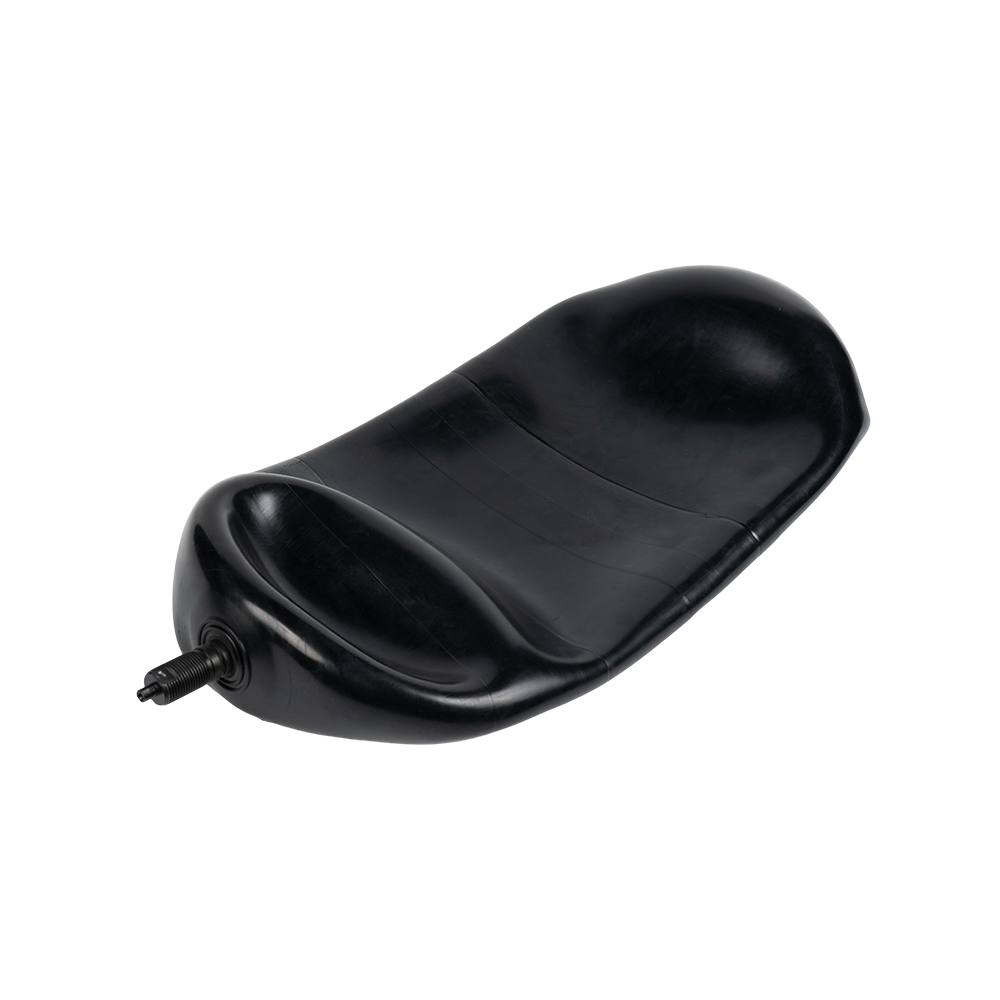

Ackumulatorblåsor av PED-typ hänvisar till de interna gummiblåsorna (säckarna) i hydrauliska ackumulatorer som överensstämmer med det europeiska direktivet om tryckutrustning (PED). Dessa ackumulat...
