  • NXQ Series ackumulatorblåsa
Ackumulatorblåsa

NXQ Series ackumulatorblåsa

NXQ-seriens ackumulatorblåsa är ett kritiskt energilagringselement i hydrauliska system, primärt ansvarigt för att absorbera energifluktuationer och frigöra energi för smidig systemdrift.

Begär pris >
  • NXQ Series ackumulatorblåsa
Föregående:Ingen föregående produktNästa:PED-typ ackumulatorblåsa

Huvudfunktioner
1. Energilagring: När hydraulpumpen sätter systemet under tryck deformeras ackumulatorblåsan, vilket komprimerar det inre kvävet (eller annan komprimerad gas) för att lagra energi.
2. Tryckstabilisering: När systemtrycket sjunker, studsar ackumulatorblåsan tillbaka och släpper ut den komprimerade gasen för att fylla på hydraulolja och bibehålla systemtrycket nära det inställda värdet.
3. Kapacitetskompensation: Den kompenserar för volymförändringar orsakade av rörelser av komponenter som rör och kolvstänger i systemet.
4. Pulsabsorption: I hydrauliska system genererar öppning eller stängning av magnetventiler omedelbara stötar (pulser). Ackumulatorblåsan absorberar effektivt dessa stötar och skyddar systemkomponenterna.


Arbetsmedium:
1. Inuti ackumulatorblåsan: Vanligtvis fylld med kväve (N2), ibland andra inerta gaser.
2. Utanför ackumulatorblåsan: Fylld med hydraulolja (Y), emulsion (R) eller vattenglykol (EG), etc.
3. Material: Det yttre skalet är vanligtvis tillverkat av 20# stål, 35CrMo eller 316L rostfritt stål. Ackumulatorblåskroppen är vanligtvis gjord av höghållfast, oljebeständigt gummi, med oljebeständighet, syra- och alkalibeständighet, värmebeständighet och minimal deformation.
4. Standarder: Uppfyller standarden HG2331 (europeisk standard) och är tillämplig på standarder som GB/T 20663-2017.


Vanliga modeller och strukturer:
Denna serie innehåller olika modeller med olika kapacitet (från 0,4L till 200L). Vanliga strukturer inkluderar typ A (liten port) och typ AB (stor port). Anslutningsmetoder inkluderar fläns (F) och gängad (L). Modellbeteckningar inkluderar vanligtvis information som kapacitet, nominellt tryck och anslutningsmetod.

Produkt
Beskrivning

Vi kan designa och utveckla enligt våra kunders behov för att uppfylla olika kunders krav.

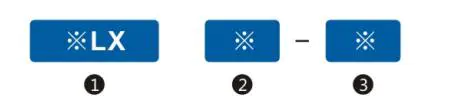

Modellbeteckningar

1. Blåsvolym: 0,4-100L
2. Biadderlängd: 74-1880mm
3. Strukturtyp: A Typ

Produktspecifikationer

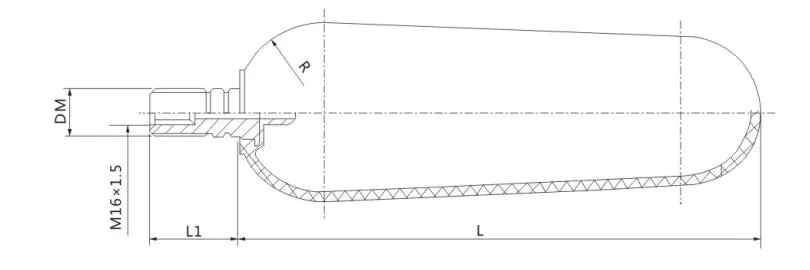

Övergripande dimension

1. NXQ-seriens ackumulatorblåsaparametertabell

Serie (Φ) Volym (L) DM L (mm) L2 (mm) R (mm)
89 0.4 M24×1,5 74 44 38.5
89 0.63 M24×1,5 144 44 38.5
89 1 M24×1,5 250 44 38.5
114 1 M24×1,5 150 44 49
152 1.6 M30×1,5 144 49 66
152 2.5 M30×1,5 206 49 66
152 4 M30×1,5 312 49 66
152 6.3 M30×1,5 486 49 66
219 10 M30×1,5 365 60 95
219 16 M30×1,5 569 60 95
219 20 M30×1,5 700 60 95
219 25 M30×1,5 877 60 95
219 32 M30×1,5 1110 60 95
219 40 M30×1,5 1405 60 95
219 50 M30×1,5 1735 60 95


2. NXQ-seriens ackumulatorblåsaparametertabell

Serie (Φ) Volym (L) DM L (mm) L2 (mm) R (mm)
299 20 M30×1,5 380 70 131
299 25 M30×1,5 470 70 131
299 40 M30×1,5 740 70 131
299 50 M30×1,5 950 70 131
299 63 M30×1,5 1180 70 131
299 80 M30×1,5 1480 70 131
299 100 M30×1,5 1880 70 131
299 150 M30×1,5 2815 70 131
