Hem / Produkter / Hydrauliska ventiler / AQF säkerhetskulventiler
  • AQF säkerhetskulventiler
Hydrauliska ventiler

AQF säkerhetskulventiler

AQF säkerhetskulventiler används huvudsakligen i hydrauliska blåsackumulatorer som tillbehör för säkerhet, flödesavbrott och lossning. Säkerhetsventilen bibehåller systemets inställda tryckvärde. När trycket överstiger det inställda värdet öppnas säkerhetsventilen för att förhindra överbelastning av systemet. Det är särskilt viktigt för ackumulatorer i slutna system, för att effektivt förhindra skador orsakade av plötsliga ökningar av extern belastning.

Dess kärnfunktion är att skydda ackumulatorn och hela hydraulkretsen genom att kontrollera flödet av hydraulvätska för att förhindra överbelastning och avlastning av systemet.

Funktioner: Kompakt struktur, liten storlek, säker och bekväm, enkel användning.

Begär pris >
  • AQF säkerhetskulventiler
Föregående:Ingen föregående produktNästa:Ingen nästa produkt

Huvudfunktioner och arbetsprincip

1. Tryckinställning och avlastning: Ventilen har en intern fjäder- eller pilotventilstruktur. När hydraulsystemets tryck överstiger det användarinställda säkerhetsvärdet (t.ex. 31,5 MPa) öppnas ventilen automatiskt och släpper snabbt ut hydraulvätska för att förhindra ytterligare tryckstegring som kan leda till ackumulatorexplosion eller rörledningsbrott.

2. Säkerhetsflödesavbrott: Fungerar som en "port" mellan ackumulatorn och systemet. I händelse av en plötslig högbelastningspåverkan i systemet kan säkerhetsventilen snabbt stänga av oljekretsen, vilket skyddar utrustningen från skador.

3. Avlastning och oljeavtappning: Förutom sin skyddande funktion används den också ofta som en oljeavtappningsventil för att snabbt dränera oljan från ackumulatorn för underhåll eller utbyte.

Produkt
Beskrivning

Vi kan designa och utveckla enligt våra kunders behov för att uppfylla olika kunders krav.

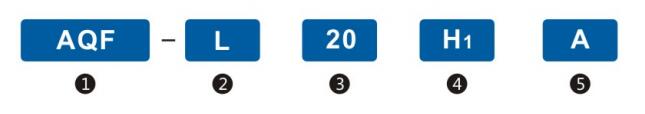

Modellbeteckningar

1. Säkerhetskulventil

2. L: Rak genomgående gängad anslutning

LS: Rätt vinkel~~

LW: Trevägs~~

3. Nominell diameter: 20, 25, 32, 40 mm

4. Nominellt tryck:

H1--10 MPa

H2--20 MPa

H3--31,5 MPa

5. Typ av struktur: Rakt genom

Produktspecifikationer

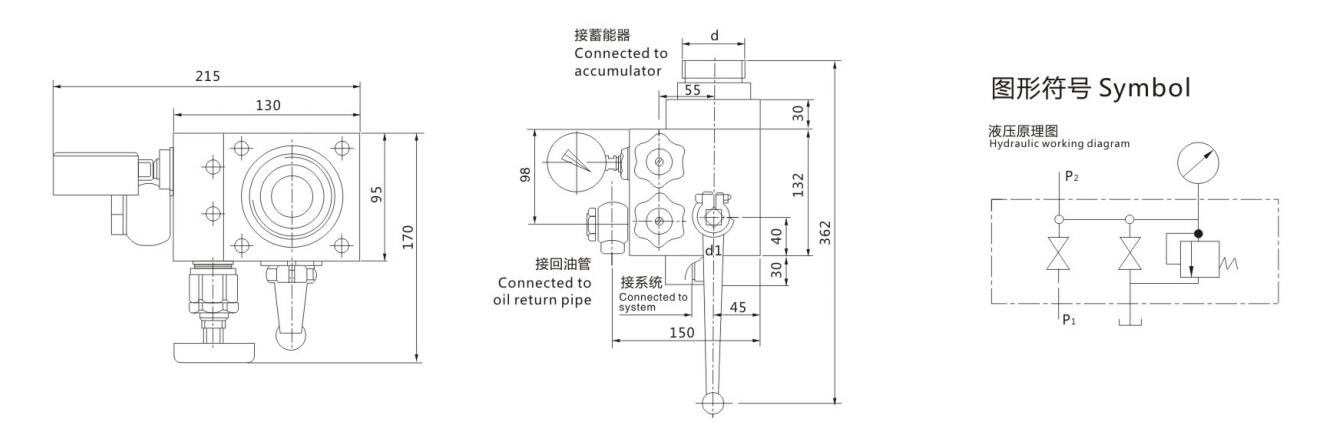

Övergripande dimension

Modell Nominellt flöde (säkerhetsventil) (L/min) Nominellt flöde (kulventil) (L/min) Anslutningsstorlek d (mm) Anslutningsstorlek d1 (mm) Matchande ackumulator (L)
AQF-L25H※-A 40 100 M42×2 eller M27×2 M33×2 1,6~10
AQF-LS25H※-A 40 100 M42×2 eller M27×2 M33×2 1,6~10
AQF-LW25H※-A 40 100 M42×2 eller M27×2 M33×2 1,6~10
AQF-L32H※-A 63 160 M60×2 eller M42×2 M42×2 10~100
AQF-LS32H※-A 63 160 M60×2 eller M42×2 M42×2 10~100
AQF-LW32H※-A 63 160 M60×2 eller M42×2 M42×2 10~100
AQF-L40H※-A 100 250 M72×2 eller M60×2 M48×2 10~100
AQF-LS40H※-A 100 250 M72×2 eller M60×2 M48×2 10~100
AQF-LW40H※-A 100 250 M72×2 eller M60×2 M48×2 10~100
